Пружины меандровые в Нижним Тагиле

Особенности подбора

Выбор пружины определяется характером работы (статическая или динамическая), величиной фрикционной нагрузки, рабочим температурным интервалом, требуемым уровнем герметичности и условиями эксплуатации оборудования. Радиальная нагрузка пружины вместе с давлением среды и коэффициентом трения материала формирует итоговое сопротивление уплотнения. Для быстро движущихся деталей рациональны «мягкие» пружины с невысоким давлением, а для криогенных и низкотемпературных систем — усиленные варианты, способные при значительном охлаждении компенсировать тепловую усадку корпуса и сохранить герметичность.

Типовые конструкции

Среди самых популярных конструкций в PTFE‑уплотнениях встречаются V‑ и U‑образные меандры, ленточные Helicoil, наклонно‑спиральные Canted Coil и полноконтактные Full Contact. Все они изготавливаются из нержавеющих сталей серии 300 (301, 302, 304, 316); в особо агрессивных или требовательных к температуре условиях применяют сплавы Inconel®, Elgiloy® и Hastelloy®.

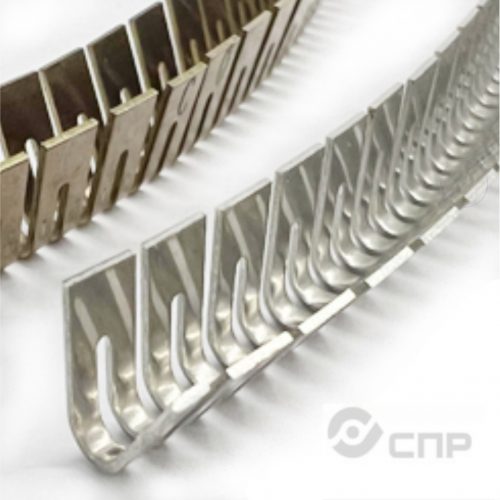

V‑ и U‑образные пружины

Это классическая «змейка» из плоской ленты, сформированная в серию чередующихся V‑пиков и впадин. При распрямлении она создаёт умеренное и равномерное давление на PTFE‑кольцо, эффективно работая в диапазоне от –60 до +260 °C. Простота и универсальность делают эти пружины оптимальными для фланцевых соединений, нефтяных насосов и химических аппаратов, где важен баланс между герметичностью и уровнем трения.

Ленточные (Helicoil) пружины

Представляют собой плотную спираль из прямоугольной металлической ленты, обеспечивающую высокую радиальную нагрузку при малом прогибе. Они незаменимы в статических высоконагруженных уплотнениях, в том числе в криогенных системах с экстремально низкими температурами и в газонепроницаемых торцевых соединениях насосов и сосудов высокого давления. Главный компромисс — повышенный уровень трения и невысокая устойчивость к значительному биению вала.

Наклонно‑спиральные (Canted Coil) пружины

Собраны из круглой проволоки, навитой с наклоном витков таким образом, что их усилие почти не меняется при сжатии и растяжении. Это обеспечивает постоянную силу уплотнения в широком диапазоне прогибов, минимальное сопротивление трению и выдающуюся усталостную долговечность. Их применяют в высокоскоростных валах турбин, в быстродействующих клапанах и гидроаппаратах, где важно многократное включение/выключение и компенсация биения до 0,5 мм.

Полноконтактные (Full Contact) пружины

Состоят из непрерывного металлического ребра, контактирующего по всей длине с кромкой PTFE‑кольца. Такая конструкция создаёт максимальную жёсткость и исключает тепловое сжатие уплотнения даже при –196 °C и в условиях сверхвысокого вакуума. Их монтируют в торцевые уплотнения криогенных ёмкостей, ускорителей частиц и систем с легкими газами, прочно фиксируя пружину сваркой после установки.

Рекомендации по выбору

Для большинства задач оптимальна простая V‑образная пружина, сочетая надёжность и доступность. Если требуется исключительная статическая герметичность — стоит обратить внимание на ленточные или полноконтактные пружины, готовясь к более высокому трению и сложностям монтажа. Если главная цель — минимизировать трение при динамических нагрузках и продлить срок службы без замены — выбор падает на Canted Coil. И, наконец, для агрессивных сред и экстремальных температур рекомендуются специальные сплавы Inconel®, Elgiloy® или Hastelloy®.
